原理
80G 雷达物位计采用调频连续波(FMCW) 技术。天线发射高频的调频雷达信号，雷达信号的频率线性增加。发射的雷达信号经被测量介质反射后由同一天线接收。在同一时刻，发射  信号频率与接收信号频率的频率差与被测距离成正比。采集到的频率差信号，经快速傅里叶变 换 (FFT)   得到反射回波的频谱，并以此计算得出待测目标的距离。

特点
80G 雷达相对于26G 或 6G雷达具有频率更高，波长更短，波束角更小，能量更加集中的特 点；加上FMCW技术的应用，使其具有以下特点：
1.量程大，盲区小；
2.波束角小，天线尺寸小，便于安装。受罐体接管尺寸、障碍物影响小；
3.测量精度高，抗干扰能力强，可靠性高。

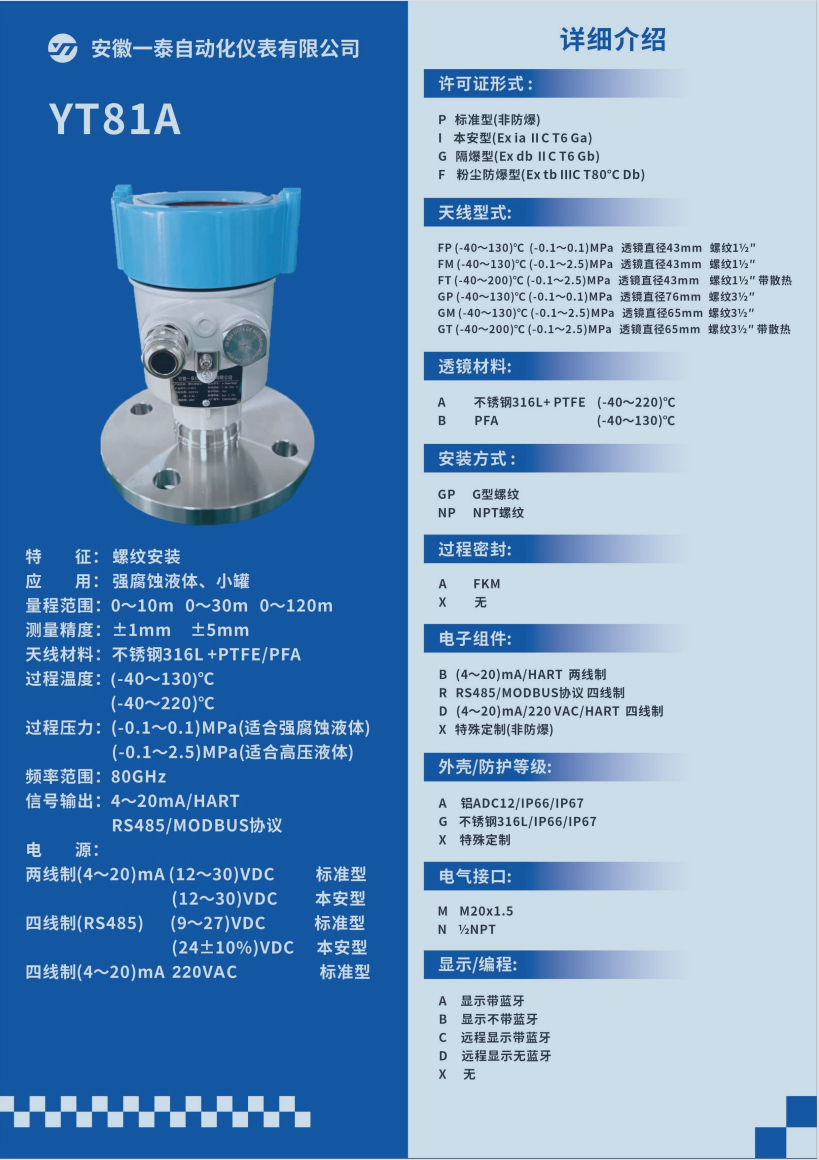

特    征：螺纹安装

应   用：强腐蚀液体、小罐

量程范围：0~10m     0~30m     0~120m

测量精度：± 1mm     ±5mm

天线材料：不锈钢316L+PTFE/PFA

过程温度：(-40~130)℃

(-40~220)℃

过程压力：(-0.1~0.1)MPa (适合强腐蚀液体)

(-0.1~2.5)MPa    (适合高压液体)

频率范围：80GHz

信号输出：4~20mA/HART

RS485/MODBUS    协议

电   源 ：

两线制(4~20)mA(12~30)VDC 标准型

                           (12~30)VDC 本安型

四线制(RS485)    (9~27)VDC  标准型

                     (24±10%)VDC  本安型

四线制(4~20)mA   220VAC  本安型
